48鋼管的標準直徑及壁厚_48鋼管直徑是多少

文章來源：http://www.dfyanyi.cn 發布時間：2024-03-29 10:40:31 瀏覽次數：23

48鋼管的標準直徑以以及壁厚_48鋼管直徑是多少

48鋼管的標準直徑以以及壁厚的問題，我有些許經驗和知識儲備。希望我的回答能夠為您提供一些啟示和幫助。

文章目錄列表:

1.無縫鋼管公稱直徑與外徑對照表？
2.腳手架鋼管的直徑應為48.3mm。

48鋼管的標準直徑以以及壁厚_48鋼管直徑是多少

無縫鋼管公稱直徑與外徑對照表？

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

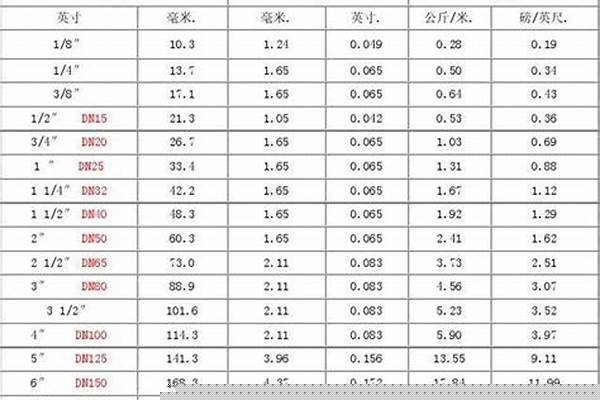

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

腳手架鋼管的直徑應為48.3mm。

R=48/2=24mm,所以內徑r=24-2.5=21.5mm

所以環形面積是S=π（24*24-21.5*21.5）=357.3562平方毫米

所以鋼管的體積是

V=S*h=357.3562*6000=2144100立方毫米=2144100*10^(-9)*立方米

鋼管密度一般是7900kg/m3

所以質量為M=2144100*10^(-9)*7900=16.9384kg

依據《建筑施工扣件式鋼管腳手架安全技術規范》JGJ 130—2011。腳手架鋼管應采用現行國家標準《直縫電焊鋼管》GB/T13793 或《低壓流體輸送用焊接鋼管》GB/T3091中規定的Q235普通鋼管;鋼管的鋼材質量應符合現行國家標準《碳素結構鋼》GB/T700中Q235級鋼的規定。腳手架管宜采方管協會速遞腳手架管規格：

用于搭建腳手架的鋼管一般有兩種，一種外徑48mm，壁厚3.5mm;另一種外徑51mm，壁厚3mm。腳手架管宜采用Φ48.3×3.6鋼管。每根鋼管的質量不應大于25.8kg。

最常見的劃分方式就是按照鋼管的直徑進行劃分，一般有四種規格：3cm、2.75cm、3.25cm、2cm。而長度方面也存在很多不同的規格，一般的長度要求在1-6.5m之間，其他的長度可以實際的顧客需求而進行生產加工。除了直徑與長度，厚度方面也有相應的規格要求，一般說來是在2.4-2.7mm的厚度要求范圍之內。

擴展資料：

腳手架的作用：

1、可在腳手架上施工；

2、可在腳手架上堆放材料；

3、可在腳手架上進行運輸。

腳手架的基本要求：

1、腳手架的寬度一般為2m左右，最小不得小于1.5m；

2、施工期間，在各種荷載作用下，腳手架不變形，不搖晃，不傾斜；

3、搭拆簡單，搬運方便，能多次周轉使用；

4、因地制宜，就地取材，盡量節約用料。

腳手架的分類：

1、按與建筑物位置關系分，外腳手架、里腳手架；
